各市（州）、县（市、区）人防办：

       为规范全省人防工程标识的设置，便于广大人民群众正确识别和有效使用防护资源，结合我省实际，就全省人员掩蔽人防工程户外标识的设置、制作及安装等相关事项规定如下：

一、人防标识设置范围和标识内容

　　设置人防标识范围：全省人防重点城市（含城镇）用于战时人员掩蔽的人防工程（含有人员掩蔽防护单元的人防工程）均应设置人防标识。

人防标识种类：人防工程户外人防标识由“标识牌”和“指示牌”组成。其制作标准和安装要求详见附件。

二、标识设置及管理责任

   （一）省人防办负责制定人防标识制作标准和安装技术标准；人防工程建设单位负责人防标识安装设置；各市（州）、县（市、区）人防办负责本辖区内人防工程标识设置的监督检查。

   （二）现已通过竣工验收的人员掩蔽人防工程，由各市（州）、县（市、区）人防办负责采购、设置安装“标识牌”和“指示牌。

　（三）新建人员掩蔽人防工程（含设有人员掩蔽防护单元的人防工程）尚未通过竣工验收的，由建设单位负责自行购置和安装本工程的“标识牌”和“指示牌。

    （四）已通过竣工验收未设置标识的人防工程，标识设置工作于2014年底前完成。省人防办将组织专项验收和检查，并将其列为年度考核内容之一。已通过竣工验收并设置了标识的工程，标识与本通知不符的，应本着节约、统一的原则，由人防部门逐步予以更换。

三、管理要求

　（一）人防工程“标识牌”和“指示牌”的制作厂家由建设单位自行选择，但其规格、材质、制作必须符合本通知标准要求，不得随意更改。

   （二）户外“标识牌”安装在工程各人员掩蔽单元主要出入口的显著位置处；“指示牌”安装在人员掩蔽工程建设用地20至30米范围内，按每块标识牌配1-2块指示牌的原则配置。

   （三）新建人员掩蔽人防工程（含设有人员掩蔽防护单元工程），设计单位应在专门图幅上说明人防工程“标识牌”、“指示牌”设置位置以及安装要求；建设单位应在工程竣工验收前完成人防工程“标识牌”、“指示牌”安装；人防主管部门应将人防标识设置作为人防工程竣工专项验收条件之一。

   （四）已悬挂和安装的标识纳入人防工程设备设施监督管理范围，工程维护（或权属）单位应做好维护管理工作，并接受人防部门的监督检查。

       本通知自2013年10月1日起施行。

附件：吉林省人员掩蔽人防工程标识制作及安装标准

                                                                                                                                      省人民防空办公室

                  2013年8月23日

附件

吉林省人员掩蔽人防工程标识制作及安装标准

     为保证我省人员掩蔽人防工程标识的制作及安装规范化、标准化，特制定本标准。

一、标识的样式

      “标识牌”由标识主图案、“人防工程” 文字说明、“吉林省人防办监制”组成，分为大、中、小三种尺寸；“指示牌”由标识主图案、“人防工程”文字说明和方向指示标记组成。

       标识主图案由蓝三角、白拱门和跑动人员图案配“应急掩蔽场所”文字说明组成（详见附图）。图案主标识的颜色采用蓝色，背景颜色采用橙色。文字均采用文鼎CS大黑体，“应急掩蔽场所”和“吉林省人防办监制”字体大小和间距均相同。

二、标识的规格尺寸和质量要求

（一）规格见下表，详细尺寸见附件3。

名 称	规格（mm）	厚度（mm）	单位	材质
标识牌（小）	500×300	≥2	块	平板铝合金
标识牌（中）	700×450	≥2	块	平板铝合金
标识牌（大）	900×600	≥2	块	平板铝合金
指示牌	950×400 （五边形）	≥2	块	平板铝合金
柱式标杆	DN65×2600	3.75	套	热镀锌钢管
预埋件	DN65×500	3.75	只

（二）质量要求

1、中号、小号标识牌采取四孔固定，大号标识牌采取六孔固定，孔径大小6mm。

2、标识底板采用国家标准平板铝合金。

3、面层采用工程级反光材料作面层，正表面以橙色为底色，文字、图徽及边框以凸出反光白为视觉效果；反光膜逆反射性能好。

4、柱式标杆与底端固定方铁板先焊接再整体镀锌。

5、标识牌单面贴膜制作，指示牌应双面贴膜制作。

三、标识的安装要求

（一）标识牌

1、标识牌安装在人防工程每个人员掩蔽单元的主要出入口处，位置必须明显、醒目、便于识别，根据实际情况选择大、中、小号进行安装。每块标识牌配套设置1—2块指示牌。

2、标识牌安装位置与高度必须与其它已安装的标牌位置协调好，不能对其他已安装标牌造成遮挡、损坏，也不能影响本标识牌的指示与观测效果。

3、标识牌安装在单柱或以附着形式安装时，安装高度为200-250cm，但当安装在隔离带、绿化带等非行人通行的地点时，安装高度应降低为100-150cm。标识牌下缘至路面的垂直距离为标识牌安装高度。

4、标识牌安装在地下车库出入口上方时，安装高度按该车库通行车辆净高要求来确定。

（二）指示牌

1、指示牌安装应在人员掩蔽工程所在建设用地范围内，位于主要出入口附近20-30m的道路一侧，指示牌的外缘距路肩边缘不得小于25cm，避免来往车辆和人员的碰擦。

2、指示牌立柱安装时应保持杆体垂直，其倾斜度不得大于立柱长度的0.5%，且不得向道路一侧倾斜。

3、立柱与基础预埋件和指示牌的连接须使用规定的连接部件，连接部件的安装应牢固紧密。

4、标识牌、指示牌、立柱在运输和安装过程中应注意保护，避免相互碰擦或被其他硬物划伤。

5、指示牌基础尺寸按照如下规定：

长×宽×高=400×400×400mm；

基础采用C25混凝土；

承载标识面积<0.9m2。

6、指示牌基础的中心线至侧石线的距离应大于0.65cm，法兰的边线应与侧石线平行。

7、浇筑混凝土基础时，底部长度和宽度不应小于有关规定，混凝土必须振捣密实，同立柱连接的螺栓应拧上。基础的顶面标高与道路标高一致，基础周围填土必须夯实，基础表面应平整。

8、混凝土基础浇筑后，应养护一周，达到一定强度后才能安装立柱。

附图：

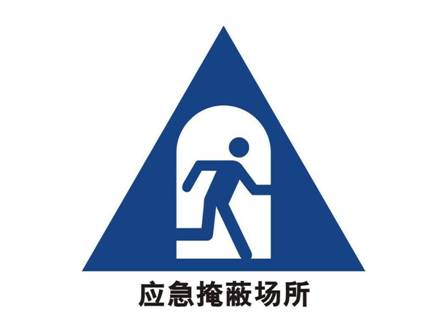

一、人员掩蔽人防工程标识主图案

说明：

1、跑动的人和拱门分别代表应急掩蔽行为和应急掩蔽场所出入口；

2、三角形代表民防，具有牢固、平衡、安全的含义。

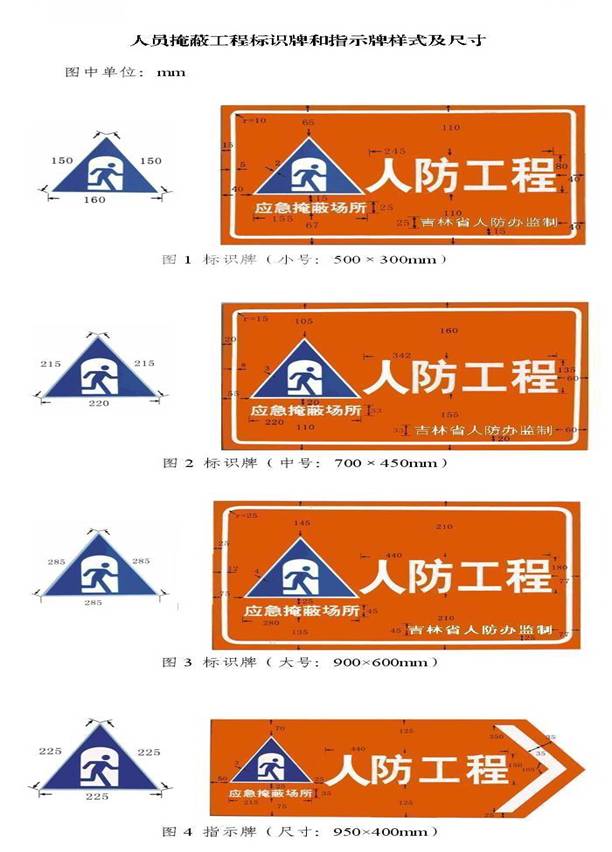

 二、标识牌

标识牌分大号、中号、小号三种:

    三、指示牌

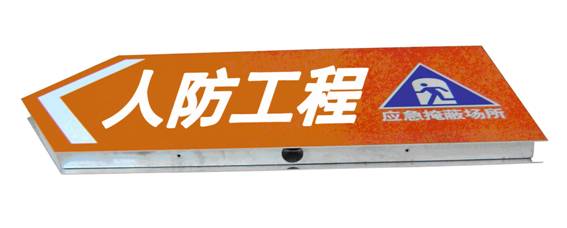

总成:规格510×350×80（mm）：

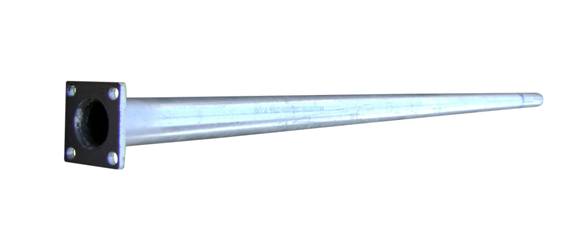

柱式标杆:规格DN65×2300mm：

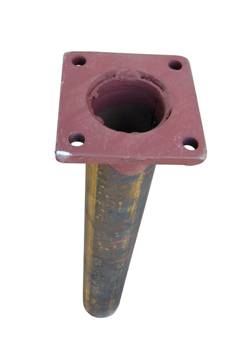

预埋件:

规格DN65×500mm：

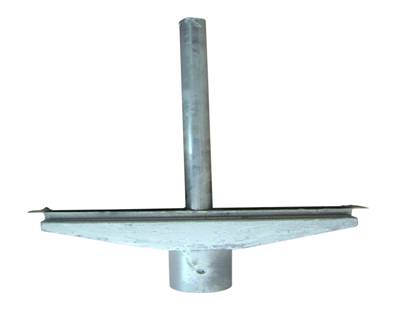

双面指示牌安装配件：

1.不锈钢外六角螺丝Φ12mm×30mm；

2.铆钉5×40（mm）、

3.撞尾螺丝5×30mm；

4.不锈钢装饰钉和装饰帽：5×50×8mm，

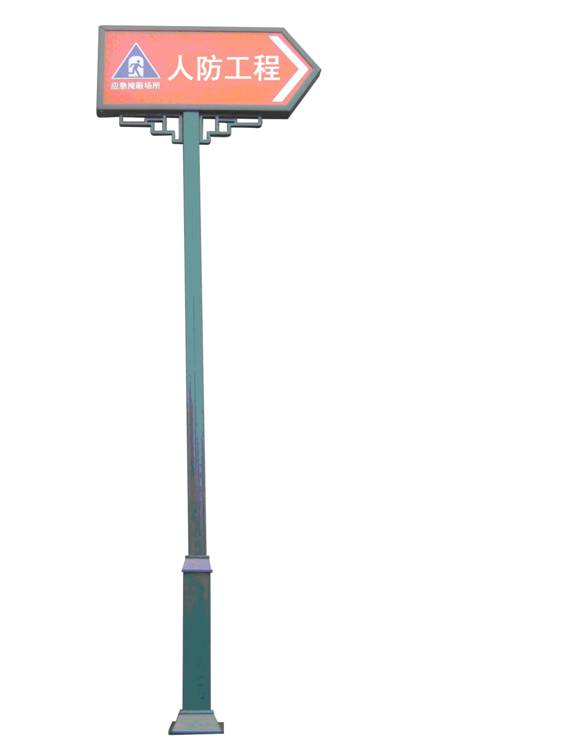

整体效果
